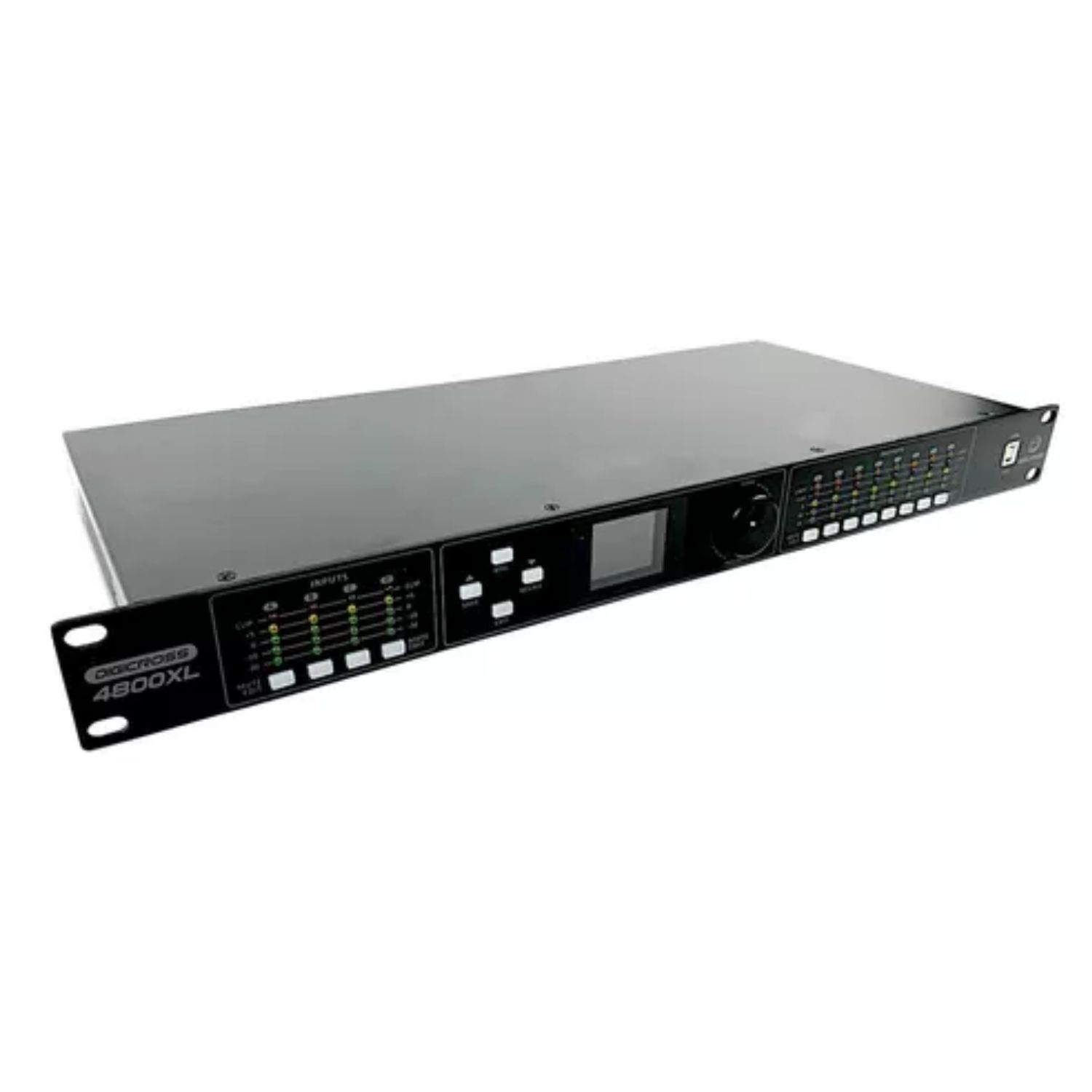

O Crossover Waldman Digicross DCX 4800XL é um crossover digital de 8 canais projetado para dividir o sinal de áudio em diferentes frequências para alimentar os amplificadores e os alto-falantes corretos. Ele oferece uma ampla gama de opções de configuração, como ajuste de frequência, ganho e tipo de filtro, permitindo que você otimize o desempenho do seu sistema de áudio. Com a tecnologia digital, o DCX 4800XL oferece precisão e flexibilidade na configuração do seu sistema de som.
Características
Processador Matrix Digital
- DSP de 32 bits, taxa de amostragem de 48kHz, conversor AD/DA de 24bits .
- Entrada com high-cut, low-cut, PEQ de 5 bandas, noise gate, ganho, mute, fase, ajuste de link.
- Saídas com X-over, PEQ de 7 bandas, ganho, mute, compressor/limitador, fase, delay e ajuste de link.
- Todos os tipos de ajuste de PEQ como ganho, largura de banda e frequência podem ser selecionados por
PEAK, L-SHELF, H-SHELF, LOW CUT, HIGH CUT, ALLPASS1,ALLPASS2.
- Todas as entradas/saídas podem fazer matriz, e o nome de cada canal de entrada e saída pode ser alterado.
- Todas as entradas e saídas possuem função de ajuste de fase independente, os ajustes são estilo PEQ, escolha
ALLPASS1 para uma fase de 180°, escolha ALLPASS2 para uma fase de 360°.
- Todos os tipos de filtros high cut e low-cut podem ser selecionados por Butterworth, Link witz-Riley e Bessel, o
corte pode ser ajustado entre -6dB e -48dB/oitava.
- O threshold, a relação, o tempo de ataque e o tempo de liberação do compressor/limitador podem ser ajustados
continuamente para as saídas.
- O tempo máximo de delay é de 680mS para todos os canais de entrada/saída.
- As pré-configurações podem ser copiadas para cada canal, cada canal pode fazer ajustes por link.
- Cada imagem de ajuste de curva PEQ de canal de entrada e saída pode ser encontrada quando você está em
qualquer entrada e saída.
- Gerador de sinal interno (ruído rosa, ruído branco e onda senoidal de 20~20K, amplitude de sinal ajustável).
- O painel frontal possui indicador de nível para entrada/saída e porta USB. No painel traseiro há uma porta RS232, conexão simplificada ao PC para as operações do usuário.
- 30 presets do usuário, cada preset pode ser salvo e acionado instantaneamente. Função de proteção por senha
para aplicações de alto nível.
1. INDICADORES DE NÍVEL DE ENTRADA
5 segmentos de LED de alta precisão mostra o nível atual do canal de entrada.
2. BOTÕES DE EDIÇÃO E MUTE DAS ENTRADAS
Pressione e segure o botão "MUTE" para entrar no canal desejado, pressione os botões para cima e para
baixo para edição de parâmetros. Pressione brevemente a tecla "MUTE" para silenciar ou ativar o som do
canal.
3. BOTÕES DE EDIÇÃO DO MENU PRINCIPAL
Use esses botões para ajustar todos os menus do sistema/parâmetros do canal de entrada/parâmetros do
canal de saída, "EXIT" é o botão de retorno em qualquer estado.
4. Visor de LCD
Exibe todos os parâmetros de operação relacionados e o estado da operação atual.
5. KNOB DE EDIÇÃO DE PARÂMETROS
Edita todo o menu e a configuração dos parâmetros, confirme pressionando.
6. INDICADORES DE NÍVEL DE SAÍDA
4 segmentos de LED de alta precisão e 1 LED de sinal do compressor mostram o estado da saída e o estado
de funcionamento do compressor.
7. BOTÕES DE EDIÇÃO E MUTE DAS SAÍDAS
Pressione e segure o botão "MUTE" para entrar no canal desejado, pressione os botões para cima e para
baixo para edição de parâmetros. Pressione brevemente a tecla "MUTE" para silenciar ou ativar o som do canal.
8. USB
Usado para conectar com o PC para controle e ajustes.
Especificações
Resposta de frequência 20Hz~20kHz,-0,3dBu
Relação sinal/ruído >105 dBu
Distorção(THD) <0,008 at 1kHz(0dBu)
Cross-talk >70dBu
Entradas
XLR Balanceada
Nível Máximo de Entrada +15dBu
Impendância 20K/Estéreo; 10K/MONO
tipo XLR Balanceada
Nível máximo de saída (bypass) 15dBu
Impedância <500
Processamento digital
Conversores sigma-delta de 24-bits
Taxa de amostragem de 48kHz
Visor de matriz de pontos para configuração de parâmetros e seleção de funções
95V-250V ~50-60Hz
Fusível 250VAC/2A de queima rápida
